全预混蒸汽源型号：ZJYH0.5-1.0-Q(T/Y)

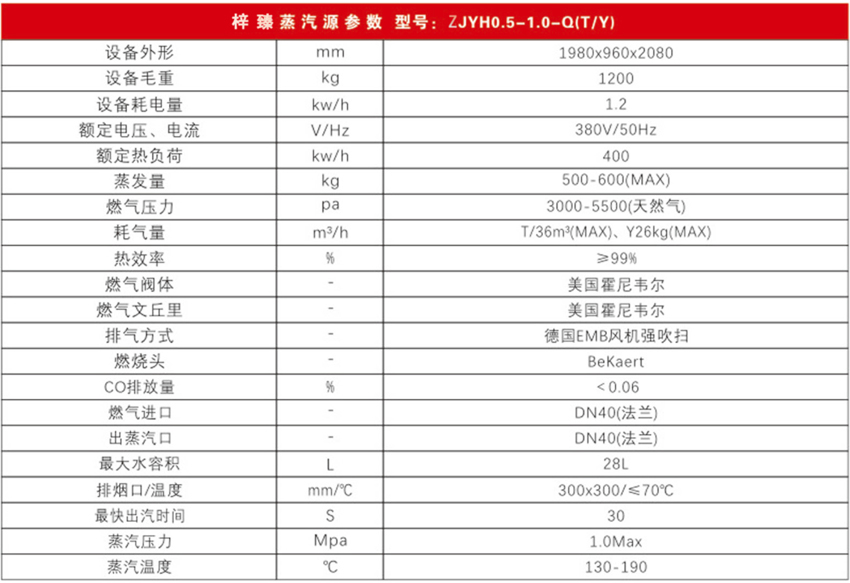

技术参数

特点及技术优势

· 免检、安全、稳定、高效节能
1、免检：根据国家质检总局特种设备安全技术规范TSG G0001-2012《锅炉安全技术监察规程》第1.3、1.4、13.4、13.6条规定：
（1）设计正常水位水容积小于30L的蒸汽锅炉，不属于锅炉监察范围。本系列产品额定蒸发量100Kg/h、200Kg/h、300Kg/h、500Kg/h 冷凝蒸汽发生器水容积小于30L。不需要安装告知、不用安装监检、不用年检、也不用办使用证。
（2）设计正常水位水容积30L≤V≤50L，P≤0.8MPa的蒸汽锅炉，属于D级锅炉范围。本系列产品额定蒸发量1000Kg/h蒸汽发生器水容积小于50L，额定工作压力0.8MPa。属于D级锅炉生产规范，实施制造过程监检，可以不设独立的锅炉房，不需要安装告知，并且不实施安装监督检验。不需要持证专职司炉工管理，只需安排人监管即可，节省报检和人工费用等。
2、热效率≥108%，排烟温度低于60℃，采用pvc烟囱。
· 环保，采用德国EBM超低氮燃烧系统
1、高科技的结晶，全新的燃烧时代。
2、2 NOx≤30mg/m3。
3、纳米金属纤维燃烧器比传统大气直燃式燃烧，更节能、更环保。
· 节能
1、升压迅速，2分钟即可出汽，大大地节约了升温费用。
2、采用静态表面燃烧，根据用汽需求量自动调节锅炉的功率，线性调节取代传统锅炉的大小火调节，比传统锅炉节能20%-40%。
· 安全
1、采用EBM 无刷PWM风机（德国），一个不会产生火花的变频风机8.2 HONEYWELL 空燃比阀组（美国）  自适应空燃比阀组，让空气和燃气执行比例燃烧，燃烧更稳定。
2、防烟气回流保护装置   多台组合，杜绝烟气回流至锅炉房。
· 蒸汽恒压输出技术
采用燃烧功率线性调节功能，自动匹配蒸汽压力，避免重复启停和输出压力的波动。
· 远程管理及物联网程控技术：
1、智能控制  采用JX-WL10寸液晶触摸显示屏，分辨率800*480，全中文图文菜单操作界面；
2、实时监控 数据分析及维保提醒，移动实时监控。
（1）实时监控锅炉及系统运行数据监控，进行能效分析，能源管理，从而为节能改造提供更优解决方案；
（2）锅炉整体状态监控，实现故障报警、视频监控的实时上传，出现安全、超压、缺水情况，实时发送报警信息至APP及手机。
（3）维保维护提醒，
3、维保维护提醒 设备及配件运行周期，维修维护保养分析，提醒。
4、 多维度数存储  锅炉历史数据的存储，分析。
· 超小占地面积
1、占地面积仅为传统锅炉的1/3。
2、超轻重量，为传统锅炉重量1/5。
· 超长使用寿命
1、高效翅片管：使用的是目前金属已知材料中最耐腐蚀、抗氧化的316不锈钢材料制造。
2、316不锈钢添加Mo（2-3%），优秀的耐腐蚀性，耐高温、抗蠕变性能优秀。
· 安装人性化设计
1、独特的燃烧机和本体连接部分可分开运输、安装。
2、模块化组合，通过在数量上的“并联组合”可以达到任意单台锅炉的规模。

产品结构及工作原理介绍

· 燃烧方式
采用全预混低温表面燃烧，空气和燃气通过全预混风机和文丘里，先达到最佳的燃烧比例，通过金属丝网低温表面燃烧，燃烧后热辐射传导至换热器，热量均匀，确保更高的燃烧效率和环保排放。

· 配置一体式（节能+冷凝）冷凝换热器
烟气尾部排放配置高温节能器和低温冷凝器，排烟温度≤60℃，天然气燃烧后水蒸气冷凝释放大量的高位潜热值，充分吸收了天然气的高位发热值，热效率达到98%以上；冷凝换热器采用防腐蚀316L钢制作，经久耐用；


· 国际先进的立式贯流式水管锅炉结构
贯流锅炉没有锅筒，锅炉本体由上下集箱、列管等组成，所以是所有锅炉中最安全的锅炉结构之一；

· 多重连锁安全保护
电子超压保护、机械式安全阀超压保护、缺水保护、烟温超温保护、漏电保护、本体过热保护、燃烧器熄火保护、水位逻辑错误保护等；
· 创新的下降管水管布置
增加了自然循环的下降管，保证了锅炉合理的水循环；
· 高效型烟气换热流程

该结构烟气与水管换热效率极高，内圈换热水管和外圈换热水管形成自然循环流程，有效降低锅炉含盐量降低结垢率；

· 2分钟产生蒸汽
贯流式锅炉结构水容量小，起蒸时间短，产蒸汽时间只需要2分钟，5分钟时间可以达到额定蒸汽压力，使用蒸汽快速灵活；
· 物联网远程锅炉运行数据监测（选装）
