间壁式换热器种类、结构及优缺点
1、蛇管式换热器
(1)沉浸式蛇管换热器：如图1
结构：这种换热器多以金属管子绕成，或制成各种与容器相适应的情况，并沉浸在容器内的液体中。
优点：结构简单，便于防腐，能承受高压。
缺点：由于容器体积比管子的体积大得多，因此管外流体的表面传热系数较小，不便于管内清洗。
(2)喷淋式换热器：如图2
结构：喷淋式换热器这种换热器是将换热管成排地固定在钢架上，热流体在管内流动，冷却水从上方喷淋装置均匀淋下。
优点：便于检修和清洗、传热效果也较好。

缺点：喷淋不易均匀。

图1沉浸式蛇管换热器

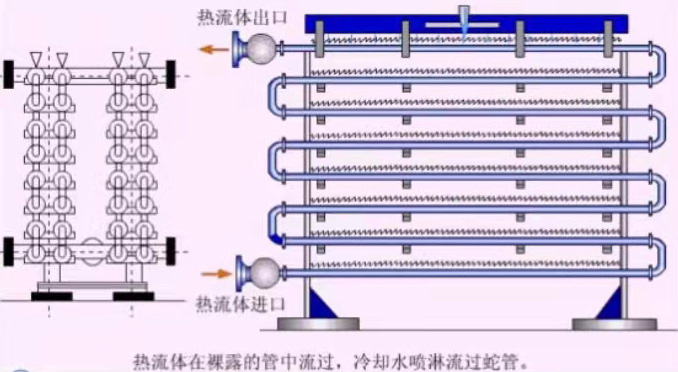

图2喷淋式换热器
